塑料擺錘沖擊試驗機是對塑料、尼龍、硬橡膠、電氣絕緣材料等非金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器,是非金屬材料生產廠家、質檢部門必備的檢測儀器,也是科研單位進行新材料研究不可缺少的測試儀器。

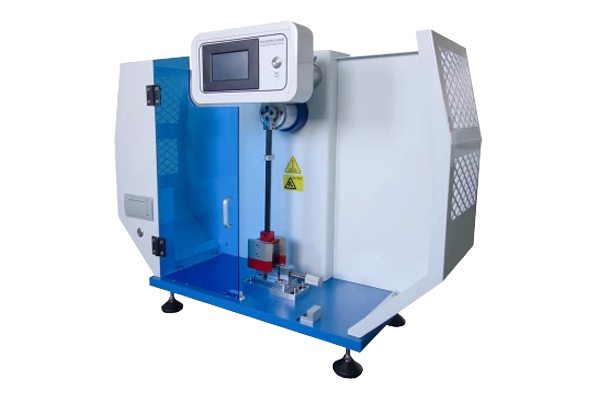

塑料擺錘沖擊試驗機
一、主要特點
1、一鍵式?jīng)_擊,操作簡單、方便。
2、液晶顯示試驗結果,讀數方便、準確
3、數字指示裝置,分辨力高,提高了擺錘的測量下限
4、液晶顯示屏可數字顯示沖擊吸收功、沖擊韌性、擺錘旋轉角度等試驗數據。
5、按鍵面板能完成各種設置的操作。
6、配備微型打印機,可及時打印試驗數據
7、極低的能量損失
二、執行標準
1、GB/T1043-2008《硬質塑料簡支梁沖擊試驗方法》
2、GB/T1843-1996《塑料懸臂梁沖擊試驗方法》
3、GB/T13525-1992《塑料拉仲沖擊性能試驗方法》
4、IS0179-2000(E)《塑料——簡支梁沖擊強度的測定》
5、IS0180-2000(E)《塑料——懸臂梁沖擊強度的測定》
6、ASTM D256-2006《塑料懸臂梁沖擊性能試驗方法》
7、GB/T1348-2009《球墨鑄鐵件》
8、ASTM E 23-07a <Standard Test Methods for Notched Bar Impact Testing of Metallic Materialsl y>
三、安裝
1、主機安裝
主機安裝時,將主機移至堅固的水平工作臺上,調整機座下方的調平螺釘，用水平儀測量至0.2/1000,緊固調平螺母。
2、電氣安裝
連接電源線(220V50Hz電源)
插接前判明有無地線,如電源插座上無地線,應在室外做正規的接地線并引入電源插座上。檢查無誤后方可開機試驗。
提示：地線的連接很重要,如果沒有合格的地線連接,將會對設備的電氣控制系統產生較大的影響,所以設備安裝之前一定要連接好地線。
四、操作流程
1、能量損失測試
a.開機,系統初始化后顯示試驗界面。
b.按切換鍵,直至屏幕左下角顯示04.00。
c.按確定鍵保存當前設置。
d.進入能量損失測試界面。
e.掛擺,不放入試樣,沖擊,自動顯示空擺能量損失數據P(單次擺損失)。
f.不動擺錘,由它自由擺動。直至顯示能量損失數據P。
2、擺長測試
a.開機,系統初始化后顯示試驗界面。
b.進入擺長測試界面。
c.使擺提起一微小角度(稍大于5),不放入試樣,保持2秒后,讓它自由擺動。
d.自動記錄100次擺及所用時間并顯示。
e.顯示計算的擺長數據。
3、試驗
下面以簡支梁15J、韌性單位J/M；試樣寬度:13.58mm；厚度:5.52mm；缺口深度：2.00m為例,說明具體操作。
a.開機,系統初始化后顯示試驗界面。
b.按切換鍵,直至屏幕左下角顯示15.00。
c.按顯示鍵,直至屏幕右下角顯示J/M。
d.按確定鍵保存當前設置。
e.進入試樣規格界面,進行試樣外形尺寸設置。
f.退回到試驗界面,使擺錘處于鉛垂不動時清零。
g.打印表頭。(如處于打印模式)
h.掛擺,放入試樣,沖擊,在擺錘由最大升角回落時,自動打印當次數據。
i.重復h步驟操作,進行同批試樣試驗。
j.完成同批試樣沖擊后,打印平均值。
k.試驗結束；關機。
注：如果有多批不同試樣,可以按實際情況重復上述b-j步驟,如步驟已完成則跳過進行下步。
4、設備的保養
1、經常保持設備和液晶控制系統的清潔、衛生。
2、預防高溫、過濕、灰塵、腐蝕性介質、水等浸入機器或液晶控制系統內。
3、定期檢查,保持零件、部件的完整性。
4、注意對易銹件,涂上防銹油。
5、注意對滑動機件、轉動機件加潤滑油。
