拉力試驗(yàn)機(jī)常做的多種撕裂試驗(yàn)介紹
來(lái)源：天氏庫(kù)力 發(fā)布日期
2021-04-06 瀏覽：
拉力試驗(yàn)機(jī)的撕裂實(shí)驗(yàn)是為了求出撕裂強(qiáng)度值，使用電子拉力試驗(yàn)機(jī)對(duì)有割口或無(wú)割口的橡膠制品在規(guī)定的速度下進(jìn)行連續(xù)拉伸，直到橡膠式樣被撕斷為止，這樣即可得撕裂強(qiáng)度值。撕裂強(qiáng)度值一般與試樣形狀、拉伸速度、試驗(yàn)溫度有關(guān)。下面給大家簡(jiǎn)單分享電子拉力試驗(yàn)機(jī)對(duì)各種形狀的試樣撕裂試驗(yàn)的介紹。

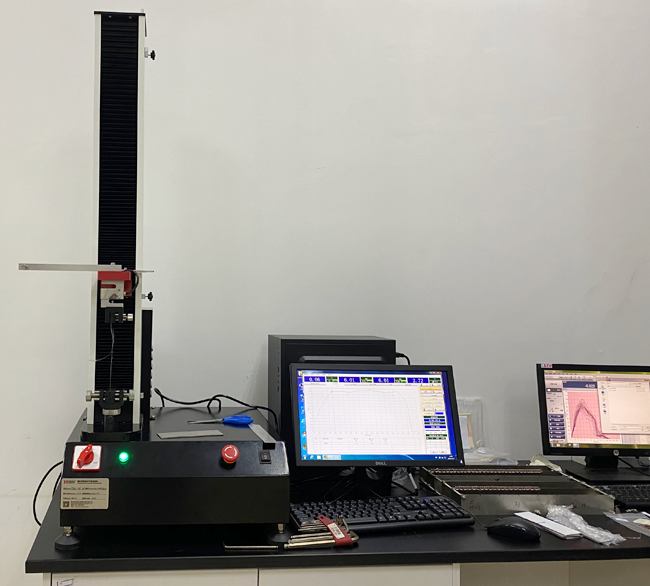

電子拉力試驗(yàn)機(jī)
1、選用無(wú)割口直角形試樣：無(wú)割口直角形試樣是撕裂開(kāi)始和撕裂擴(kuò)展的綜合。在直角點(diǎn)處的應(yīng)力上升至足以發(fā)生初始撕裂，然后應(yīng)力進(jìn)一步增大直至試樣撕裂。但是，只能測(cè)定破壞試樣所需的總力。因此，所測(cè)得的力不能分解為產(chǎn)生撕裂開(kāi)始和撕裂擴(kuò)展的兩個(gè)分力。
2、選用新月形試樣：新月形試樣是將試樣預(yù)先割口，測(cè)定其擴(kuò)展撕裂所需的力，試樣割口、測(cè)量和試驗(yàn)應(yīng)連續(xù)進(jìn)行，如果不能連續(xù)進(jìn)行試驗(yàn)時(shí)，應(yīng)根據(jù)具體情況，將試樣在規(guī)定的溫試下保存至試驗(yàn)。割口和試驗(yàn)之間的間隔不應(yīng)超過(guò)24h，還有進(jìn)行老化試驗(yàn)時(shí)，切口和割口應(yīng)在老化后時(shí)行。電子萬(wàn)能試驗(yàn)機(jī)在做試樣時(shí)應(yīng)注意，試樣應(yīng)從厚度均勻的試片上裁取，試片的厚度為(2.0±0.2)mm，試片可以模壓或通過(guò)制品進(jìn)行切割、打磨制得。
3、選用褲形試樣：使用褲形試樣對(duì)切口長(zhǎng)度不敏感，而另外兩種試樣的割口要求嚴(yán)格控制。另外，獲得的結(jié)果更有可能與材料的基本撕裂能力有關(guān)，而受定伸應(yīng)力的影響較小(一般忽略不計(jì))，并且撕裂擴(kuò)展速度與夾持器拉伸速度有直接關(guān)系。
4、選用有割口直角形試樣：有割口直角形試樣是將試樣預(yù)先割口，測(cè)定其擴(kuò)展撕裂所需的力，但應(yīng)注意，撕裂割口的方向應(yīng)與壓延方向一致，因?yàn)閿U(kuò)展速度與拉伸速度沒(méi)有直接關(guān)系，與試樣的裁取方式、壓延方向有相關(guān)關(guān)系。
以上就是天氏庫(kù)力小編給大家分享的電子拉力試驗(yàn)機(jī)對(duì)各種形狀的試樣撕裂試驗(yàn)小知識(shí)，希望可以給大家?guī)?lái)幫助，如果你想要了解更多試驗(yàn)機(jī)詳細(xì)信息，歡迎你關(guān)注我們，這里不僅為你提供高質(zhì)量的試驗(yàn)機(jī)設(shè)備，同時(shí)還提供各種設(shè)備資料信息，幫助大家進(jìn)一步了解設(shè)備。如有需求，歡迎大家前來(lái)咨詢(xún)。
推薦閱讀
【本文標(biāo)簽】：撕裂試驗(yàn)介紹
【責(zé)任編輯】：天氏庫(kù)力 版權(quán)所有：http://m.jy3b.com/轉(zhuǎn)載請(qǐng)注明出處
