電動伺服電子臥式拉力試驗機主要適用于測試光纖復合架空地線（OPGW）等制品在額定試驗力或恒負荷拉力下的應力應變和破斷試驗。整機由主機，伺服測控系統、試驗軟件、強電控制系統、計算機系統，試驗夾頭等組成。臥式拉力試驗機廣泛應用于橡膠、塑料、皮革、電線電纜、織物、纖維、紙類、薄膜、簾線、帆布、無紡布、鋼絲等金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離、粘合力等力學性能的測試。
電動臥式拉力機依據執行標準：
本試驗機根據《電子式萬能試驗機》GB/T 16491-2008標準制造。
本試驗機根據GB/T12160-2002《單軸試驗用引伸計的規定》和GB/T16825-2008《拉力試驗機的檢驗》進行檢定和驗收。
IEEE 1138¬—2009 電力事業用電線的復合光纖架空地線的建造標準
IEC 60794-4¬—2009 光纜.第4部分:分規范.輸電線架空光纜
GB/T 7424.4—2003 光纜 第4部分：分規范 光纖復合架空地線
JB/T8999—1999 光纖復合架空地線(OPGW)
DL/T832—2003 光纖復合架空地線的技術要求
DL/T788-2001 全介質自承式光纜
GB/T1179-2008 圓線同心絞架空導線
電動臥式拉力機主要部件及性能特點：
1．精美雅致的外觀設計；高強材料精心制作，造型新穎美觀，結構合理，剛性大，穩定性好，操作舒適方便。。我公司多年來一直非常注重產品的外觀造型，開發出許多可與國外機型相媲美的產品.部分試驗機已取得國家外觀專利保護。
2．關鍵零部件。采用國際著名品牌，如伺服系統，滾珠絲桿，美國世銓或傳力輪輻式載荷傳感器等。
3．圓弧齒形同步帶最先進的行星減速系統，具有效率高、壽命長、噪音低、免維護的優點。采用純數字的鎖相環脈沖控制模式，無飄零、無失調。
4．采用高精度、低阻力、雙螺母預緊的無間隙滾珠絲杠，提高了傳動效率，保證了十字頭的位移測量精度。
選用日本松下最新MINAS A系列伺服驅動器和伺服電機，主機運行平穩，控制精度高、運行噪音低于51dB。
采用日本圓弧形齒形帶及齒形帶輪，嚙合狀態優良，加載平穩無間隙，試驗機的壽命長，長期穩定性好且節能。壽命長久。
5．多種保護措施。如功率環節的各種電氣保護，軟件部分的超載，超位移保護，機械強制安全限位保護等。
6．簡單、可靠，功能強大的用戶操作界面。
7．開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對科研與教學非常有利。
8．用戶自編輯報告功能。數據可方便的導入EXCEL表格，方便用戶后期處理。
9.十字頭行程顯示標尺，可直觀反映出當前十字頭的位置，用于設定十字頭的安全移動區間，即軟件限位。
極限限位保護檔用于十字頭行程的極限保護（切斷電源）；
程控限位保護檔用于不切斷電源時十字頭的安全運行。遠程手動控制盒用于移動橫梁位置的調整，可以隨心所欲的移動，增強了操作便捷性。
電動臥式拉力機軟件特點：
1.自動清零：計算機控制試驗指令后，系統自動清零。
2.高 智 能：試驗結束，夾具自動返回初始位置。
3.自動存儲：試驗條件、測試結果、標距位置自動存儲。
4.自動校準：負荷、伸長可按所加標準值自動標定。
5.多 功 能：更換不同的夾具，可進行不同的試驗。
6.自動換檔：根據負荷的大小，切換不同的檔位。 改變速度：可任意改變?cè)囼?yàn)速度。
7.控制方法：可選擇試驗力、試驗速度、位移、應變等試驗方法。
8.多種曲線：可選擇應力―應變、力―伸長、力―時間、強度―時間等多種曲線，同一圖形上可顯示三種不同顏色的曲線。
9.功能超強：全程記錄測試數據。提供保存、對比和追蹤等功能服務，可用鼠標任意找出試驗曲線逐點的力值和變形數據分析，并可局部放大對比。
10.多重保護：系統具有過流、過壓、過速、欠流、欠壓等保護，十字頭行程具有程控限位、極限限位、軟件限位、三重保護；負荷傳感器具有超量程保護；出現緊急情況時可進行緊急制動。
11.自動測長：配備高精度光電編碼器，自動測量位移行程及標點間伸長量。

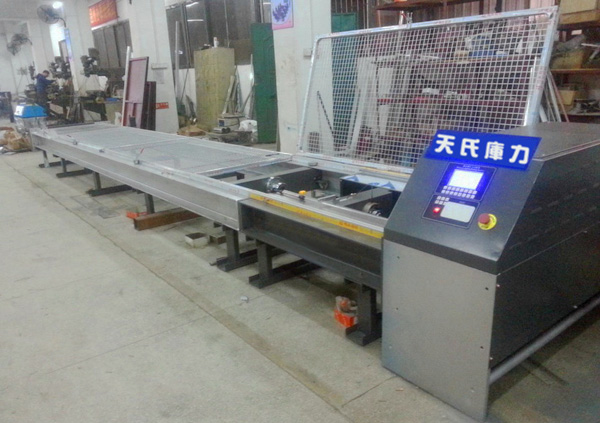

目前我公司最大的電子臥式拉力機最大測量量程可做到100噸，試驗空間跟試驗試驗寬度可以定制，主機采用立柱固定上橫梁及工作臺面構成框架結構，由兩根高精度預應力無間隙的滾珠絲杠驅動中橫梁上下移動，傳遞負荷，結構合理，剛性及穩定性好，在高速加載下加載平穩，使用壽命長，豪華圓弧一次成型外殼，應力分布更均勻，且美觀大方（如下圖）：
