液壓萬能試驗機上、下壓板間分力的不確定度評
來源：天氏庫力 發布日期
2018-09-05 瀏覽：
液壓式萬能試驗機上、下壓板之間水平分力引入的不確定度，作為混凝土試塊抗壓強度檢測結果不確定度的重要來源，需要評定。

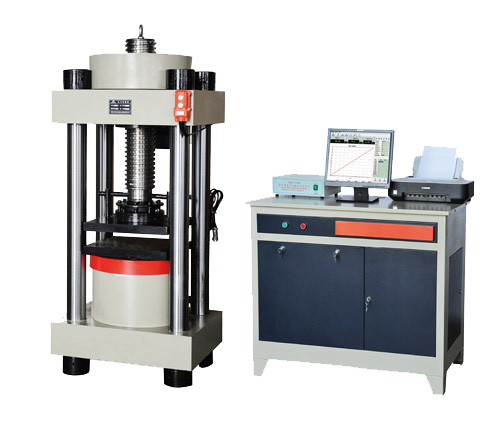

混凝土專用液壓式萬能試驗機
1.概述
1.1評定依據中華人民共和國交通運輸部液壓式萬能試驗機。
1.2測量用儀器
準確度1級的分力測量裝置
1.3評定對象液壓式萬能試驗機（以下簡稱試驗機）試驗壓縮試驗裝置上、下壓板之間分力（以下簡稱分力）的測量。
2.數學模型如下圖
3.輸入量的標準不確定度

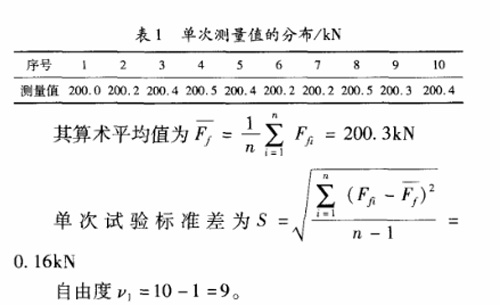

3.1輸入量的標準不確定度u（Ff）的評定輸入量Ff1的標準不確定度主要是由分力的重復測量引起，以1臺2000kN的試驗機為研究對象，選擇200kN作為測量點，連續測量10次得測量列，如表1所示。
3.2輸入量F的標準不確定度u（F）的評定輸入量F的不確定度主要來源于分力測量裝置。 可根據測量裝置的相對擴展不確定度，用B類方法進行評定。 分力測量裝置的相對擴展不確定度，U95=0.04x1/1000，包含因子k=1.98，估計為均勻分布，取包含因子k=.在測量點50kN處，標準不確定度如下：
在實際測量中4只相同準確度的傳感器同時使用，因此就有自由度為心u（F）=50。
3.3輸入量r的標準不確定度u（r）的評定輸入量r的不確定度主要來源于試驗機的分辨力，以及操作人員的讀數誤差，當施加試驗力至200kN時其分辨力為0.1kN，估計其不確定度分量為0.05kN.
3.4輸入量t的標準不確定度u（t）的評定
由于溫度計的示值誤差可忽略，則輸入量t的不確定度主要來自于測量過程中實驗室溫度的波動，其不大于2℃/h，故a=2℃，按均勻分布，則k=√3，得輸入量t的標準不確定度為u(t)=a/√3=1.16℃。則自由度Vt=50。
3.5分力測量裝置溫度修正系數k的標準不確定度u(k)的評定
溫度修正系數k由于修約而導致的不確定度，a為0.00005/℃，按均勻分布，k=√3得標準不確定度為u(k)=a/√3=(2.89*1/100000)/℃，則自由度為Vt=50。 4.合成標準不確定度的評定

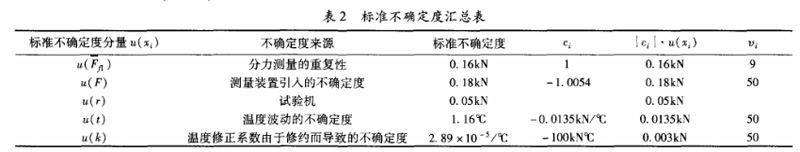

4.1標準不確定度匯總表
將輸入量的標準不確定度進行匯總，如表2所示。
因溫度修約而導致的不確定度在此評定中貢獻量極小故此忽略。
4.2合成標準不確定度計算測量值Fp、F、t與k之間相互獨立，沒有相關性，因此合成標準不確定度按如下計算：
5.擴展不確定度的評定
取置信概率ρ=95%，按有效自由度V(eff)=40,查t分布表得到
Kp=t(40)=2.02
擴展不確定度為：
U(95)=t(40)*u(△F)=2.02*0.25KN=0.5KN
在50KN處，相對擴展不確定度為：U(95)=0.5KN/50KN=1%
6.擴展不確定度的報告與表示
液壓式萬能試驗機上、下壓板之間的分力測量結果的不確定度為：
U=1%（k=2.02）
