膠帶制品初粘力測試方法
來源：天氏庫力 發布日期
2018-12-03 瀏覽：
為了科學地研究和評判膠帶制品的初粘性能，人們曾提出并應用過各種各樣的測試方式。這些測試方法大致可歸納并劃分為快速剝離法、滾動摩擦法和探針觸粘法三類。今天我們就來分別介紹一下這幾種初粘力的測試方法。
初粘力測試儀
快速剝離法是直接測試膠帶制品在極輕微的壓力和極短的時間接觸后與被粘材料快速剝離分開所用的力。有人認為，膠帶制品的初粘性能可用接觸壓力和接觸時間外推至零時的剝離力極限值來度量。在用快速剝離測定壓敏膠制品初粘性能的方法中，最重要的是膠粘帶快速剝離實驗法和膠圈試驗法兩種。
1.膠帶快速剝離實驗法
將膠帶在不施加任何壓力的情況下，僅靠自身的重力粘貼在光滑的不銹鋼試驗班表面上，然后馬上在拉力試驗機上以300mm/min的速度進行90°剝離試驗，將膠帶揭去，所測得的剝離強度值即為該壓敏膠帶初粘性能的量度，此法測得的初粘性能稱為90°快粘性。

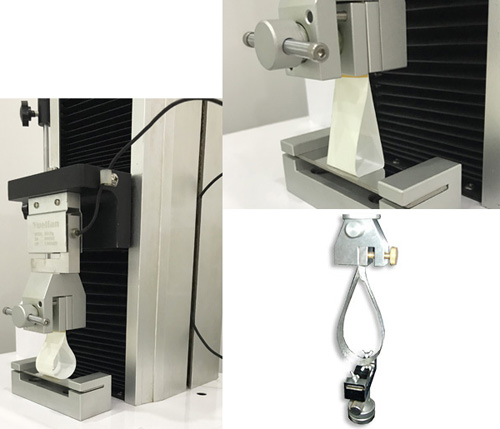

2.膠圈實驗法
將25mm寬、300mm長的膠帶樣品彎成膠面向外的梨形圓圈，并將其懸掛在拉力試驗機的上夾鉗上，然后以300mm/min的速度下降，讓膠粘圈的壓敏膠粘面與下夾鉗上水平放置的25mm寬的不銹鋼試驗板表面接觸，靠膠帶膠圈自身的重力形成粘合，待粘貼面積達到（25*25）mm2后停止下降，經停留短時間后，試驗機夾具以300mm/min的速度上升，將膠帶粘圈從試驗板上剝離下來，記錄剝離所需要的最大力，此即為該膠帶制品初粘力的大小。
膠帶初粘力試驗
3.球滾動摩擦法
球滾動摩擦法簡稱滾球法，是滾動摩擦法中應用最為廣泛的一種試驗方法，也是最早提出的測試壓敏膠制品初粘性能的方法之一。其中滾球平面停止法和滾球斜坡停止法兩種測試方法最為重要。
為了更方便地進行初粘性能的測試，中國有些廠家將國標GB 4852-84稍作改動，用固定的鋼球在滾球斜坡停止法初粘性能測試儀上實驗，記錄鋼球在斜坡膠黏面上停止時的距離作為初粘性能的量度，單位為mm。例如，在測試bopp封箱膠帶的初粘性能時，多數廠家指定的企業標準為≥13號鋼球，但有的廠家則采用13號鋼球，測試該鋼球滾下時在膠黏面上停止的距離。顯然，停止距離越小的壓敏膠帶的初粘性能越好。
推薦閱讀
【本文標簽】：初粘力測試方法,膠帶制品初粘力測試
【責任編輯】：天氏庫力 版權所有：http://m.jy3b.com/轉載請注明出處
